Преобразователи давления IP67/IP68

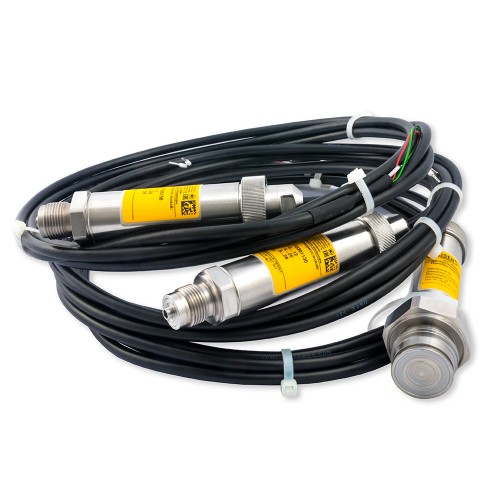

Датчики давления APLISENS серии PC-28/Q/PK обладают исключительным сочетанием комфортной стоимости и легендарного Польского качества , не повторимые метрологические характеристики дают возможность эксплуатировать приборы в самых суровых условиях , долгожданная универсальность помогает заменить любое установленное оборудование , без дополнительных сложностей (переваривание ответной части, отрезание проводов) , преобразователи давления с легкостью выдерживает резкие перепады температур на процессе от -40 до 120оС , а так же 4х кратные перегрузки.
Краткие характеристики:
Выходной сигнал: 4...20мА (двух проводная линия связи) , 4...20мА +HART , 0...10В, 0...2B, 0,4...2B, ModBuas RTU.
Класс точности: 0,1% , 0,2%
Диапазон измерения: любой диапазон измерения от -100кПа до 100Мпа
Температура среды измерения: -40...120оС
Температура окр с реды: -50...85оС
Приборы поставляются с поверкой: меж поверочный интервал 5 лет (5 лет не нужно поверять)
Гарантия: 5 лет (сломался - заменим)
Приборы взаимозаменяемы и совместимы с "WIKA, , OBEH, СДВ, (НПК ВИП) , МИДА, Danfoss, Метран,IFM, JUIMO, BD Sensor, SIEMENS" Вам ничего не понадобится делать лишних действий во время замены!
(Это как поменять батарейки в пульте для телевизора: старые выкинул новые установил и забыл, какая разница какого они бренда, если они работают и не заостряют на себе внимание?)
Назначение:
Преобразователь давления измерительный PC-28 с электрическим присоединением типа PK предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей (в том числе, агрессивных веществ), и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока 4...20 мА, либо по напряжению 0...10 В, 0...2 В, 0,4...2 В. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.
Диапазоны измерения:
Преобразователь типа PC-28 выпускаются с любым диапазоном в пределах от -0,1 МПа до 100 МПа, min ширина диапазона 2,5 кПа.
Избыточное давление:
0...-100 кПа; 0...-40 кПа; 0...-10 кПа; 0...10 кПа; 0...40 кПа; 0...100 кПа; 0...250 кПа; 0...600 кПа
0...1 МПа; 0...1,6 МПа; 0...2,5 МПа; 0...6 МПа; 0...16 МПа; 0...25 МПа; 0...40 МПа
Абсолютное давление:
0...40 кПа ABS; 0...100 кПа ABS; 0...250 кПа ABS; 0...600 кПа ABS
0...1 МПа ABS; 0...1,6 МПа ABS; 0...2,5 МПа ABS; 0...6 МПа ABS
Мановакуумметры:
-100...100 кПа; -100...250 кПа; -100... 600 кПа Конструкция
В преобразователях PC-28 для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss).
Тип PZ. Степень защиты корпуса - IP66.
Корпус имеет зажимную коробку с сальником M20×1,5.
Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь.
В преобразователях PC-28, для измерений во взрывоопасных зонах предусмотрено специальное исполнение Ex. Специальное исполнение D выполнено с сальником, предназначенным для гидравлических систем высокого давления. Специальное исполнение H – версия для газогидронапорных установок, обладает высокой способностью выдерживать перегрузку (например, при диапазоне 1МПа, способность выдерживать перегрузки до 14 МПа).
В преобразователях PC-28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL; специальном исполнение TR, в котором увеличена скорость сбрасывания для верного отображения измерительного параметра в функции времени (например, мониторинг трубопровода) TRC ниже 30 мс; специальном исполнение CT, с цифровой термокомпенсцией -30…+50°C (только для абсолютного давления).
Основная погрешность ±0,16%, суммарная погрешность во всём диапазоне термокомпенсации ≤ 0,3%, исполнение рекомендуется для коррекции газовых расходомеров.
В специальном исполнении Кислород преобразователь приспособлен к измерению кислорода. Для присоединения к процессу используются штуцера типа M, G½"
В специальном исполнении Hastelloy используются штуцера типа P и CM30x2, смачиваемые части которых изготовлены из сплава Hastelloy C276,
В специальном исполнении Au используется мембрана, покрытая золотом. (различные варианты по согласованию).
Возможно специальное исполнении Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.
Монтаж:
В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте.
Применение манометрического вентиля перед преобразователем PC-28 облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта.
В случае заказа преобразователя с резьбой отличной от указанных, предлагается переходной штуцер.
